ROSLOCK 7414
| Артикул: | R7414030 |
| Диаметр: |
Маркер контроля смещения соединений
ТУ 20.30.22-056-50686066-2023
Фасовка: 30 г
НАЗНАЧЕНИЕ
Маркер используется для визуального обнаружения мест сдвига и контроля ослабления креплений:
- Ослабления крепежа от вибрации - болтов, шпилек и гаек, фитингов.
- Смещения сопряженных деталей в плоских и цилиндрических соединениях.
- Умышленного откручивания крепежа.
- Несанкционированного вмешательства в узел.
Примеры применения
Ремонт и техническое обслуживание автомобилей, гусеничной и сельскохозяйственной техники, морских и речных судов, в машиностороении, авиации, электронике и радиотехнике, транспортной, нефтегазовой и других отраслях промышленности
ИМПОРТОЗАМЕЩЕНИЕ: LOCTITE® 7414
Свойства материала
| Принцип работы маркера | Естественная сушка с переходом в термореактивный полимер |
| Жидкий маркер | |
| Химическая основа | Гибридный полимер |
| Внешний вид | Непрозрачная тиксотропная вязкая паста |
| Цвет | Белый, желтый, зеленый, красный, синий. |
| Кажущаяся вязкость по Брукфильду RVT, (25,0 ± 0,2) °С, (C/7/20), ГОСТ 25271 | 15000 – 40000 мПа*с |
| Время высыхания на отлип слоя 1 мм, (20 ± 2) °С, ГОСТ 19007 | 30 - 120 с |
| Время высыхания, (20 ± 2) °С, ГОСТ 19007: а) до степени 3 б) до степени 5 | ≤ 48 ч ≤ 72 ч |
| Массовая доля нелетучих веществ, ГОСТ P 52487 | ≥ 70% |
| Плотность, ГОСТ 31992.1 | 1,4 - 1,6 г/см3 |
| Маркер после сушки | |
| Образцы, условия, ГОСТ 29317 | Выдержка после нанесения маркера 72 ч, (23 ± 2) °С, RH (65 ± 5) % |
| Прочность на сдвиг при толщине слоя 0,25 мм, ГОСТ 14759 | ≤ 1 МПа |
| Твердость по Шору D, ГОСТ 24621 | ≥ 85 HSD |
| Эксплуатация, ГОСТ 9.401 | Срок службы во все климатических условиях не менее 12 мес. |
| Температура эксплуатации | От -60 °С до +150 °С |
| Стойкость к циклическому воздействию температур, ГОСТ 28224 | От -60 °С до +150 °С |
| Адгезия к металлической основе, ГОСТ 32299 | Характер разрушения при разрыве – когезионный. |
| Свечение (опция) | ИК-лазер (980 нм), УФ-А (365 нм) |
| Химическая стойкость, ГОСТ 12020 | |
| Стоек | Природные газы, воздух, кислоты, щелочи, разбавленные растворы солей. |
| Ограниченно стоек | Спирты, метоксипропанол, нефтепродукты – моторное масло, дизельное топливо, тосол. |
| Не стоек | Ароматические растворители, эфиры уксусной кислоты, эфиры на основе гликолей, бензин, ацетон, метилэтилкетон. |
Особые свойства
- Маркер обладает хорошей адгезией к металлическим поверхностям.

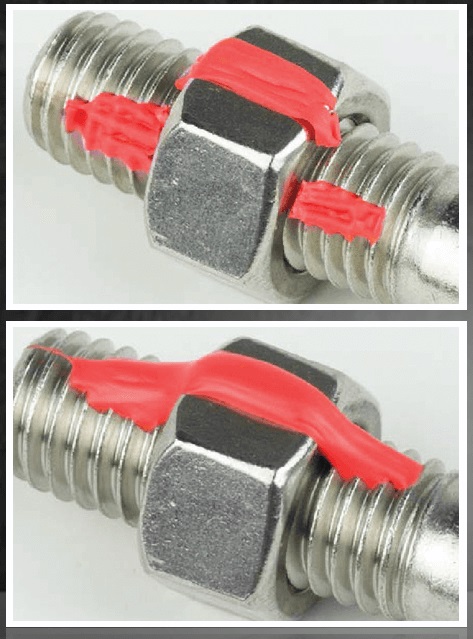

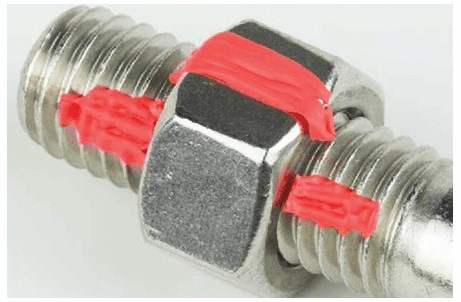

- После застывания становится твердым, но при минимальном механическом воздействии ломается в месте смещения.
- Яркие цвета позволяют быстро визуально определить место смещения, что существенно экономит время проверки оборудования.
- Термостойкая окраска остаётся различимой при воздействии температур до 150 °С.
- Маркер виден при естественном освещении и в темноте (опция).
- Долговечность: маркер сохраняет форму в течение 12 месяцев.
Указания по применению
Оптимальные условия: температура (15 – 25) °С, RH ≤ 70 %.
Допускаются аварийные работы при температуре окружающей среды -20 °С до +35 °С, RH ≤ 80 %, при этом маркер должен иметь температуру (15 - 25) °С.
Поверхности подготовить по ГОСТ 9.402, перед нанесением маркера проверить на них отсутствие конденсата воды. Сдавить тюбик и выдавить маркер через носик капельницы, проведя непрерывную тонкую линию через контролируемое соединение, например: деталь – стык – ответная деталь.
Поверхность маркера при температуре (18 - 25) °С высыхает в течении 1-2 мин, полное отверждение происходит до 3-х дней и зависит от температуры окружающей среды, влажности воздуха и толщины слоя маркера.
Тюбик необходимо плотно закрывать после каждого использования, не допуская засыхания его содержимого.
Не прикладывать нагрузку в месте нанесения маркера до его полного высыхания!
При повторном нанесении старый маркер удалить с поверхности механически или с помощью ветоши, смоченной очистителем, который поставляется по запросу.
